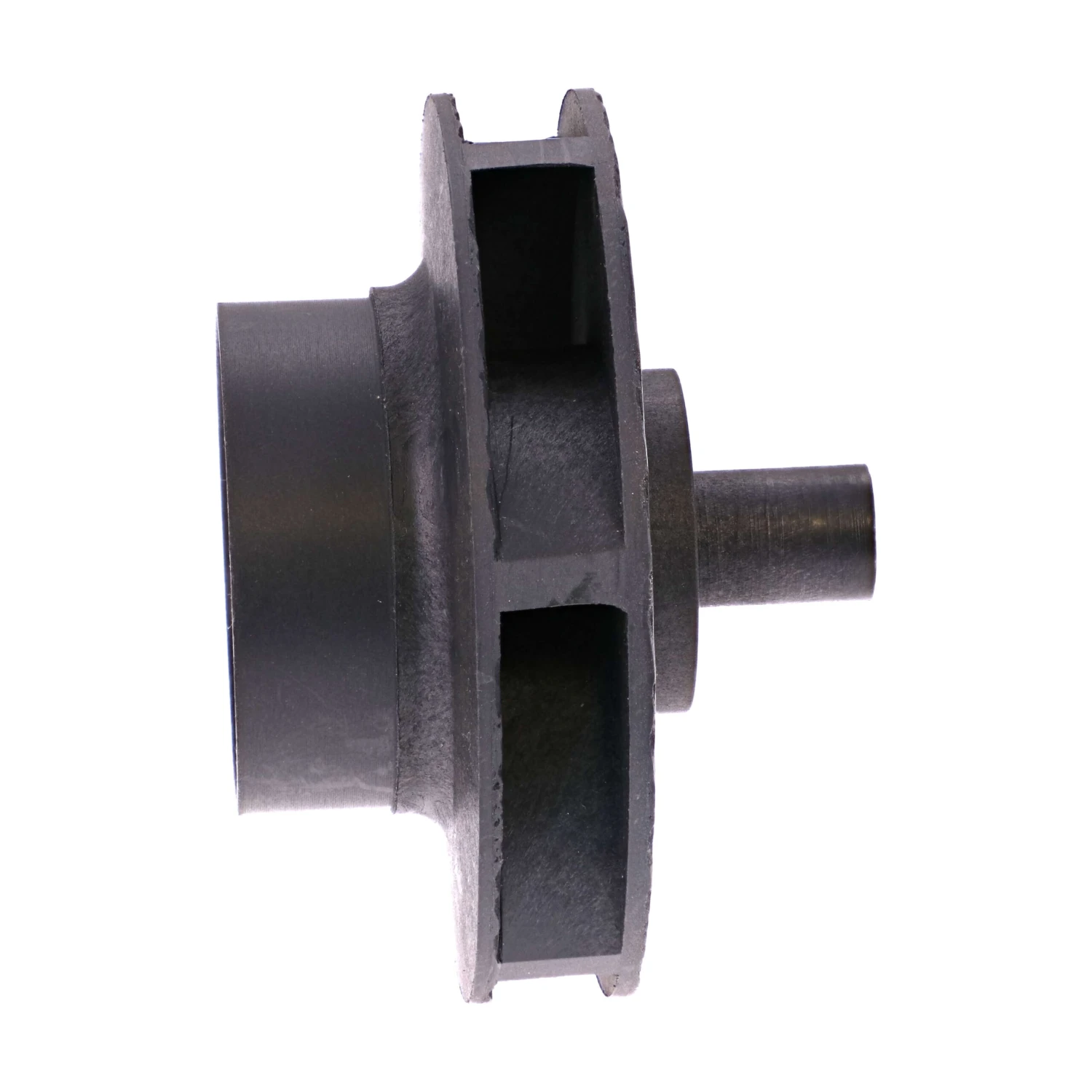

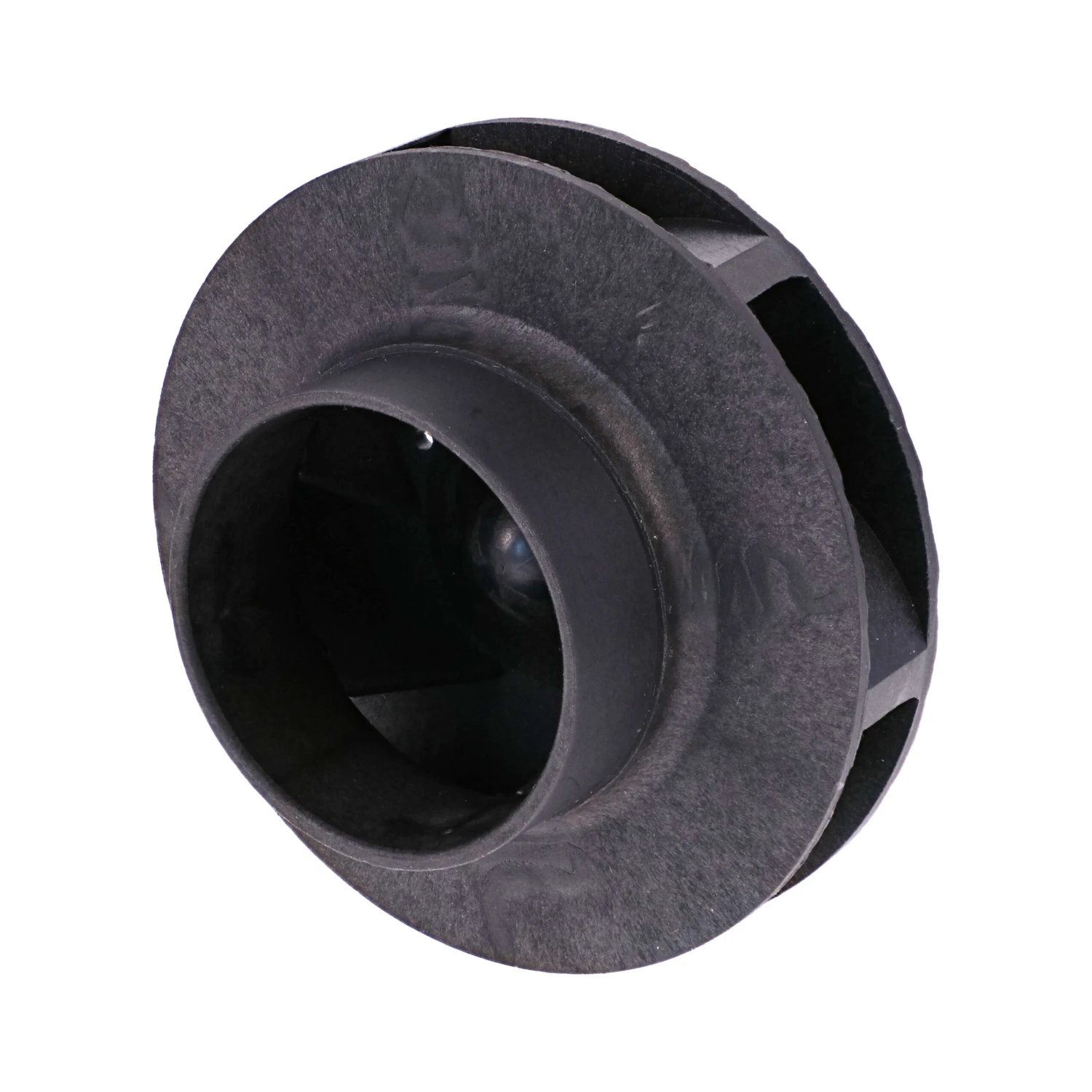

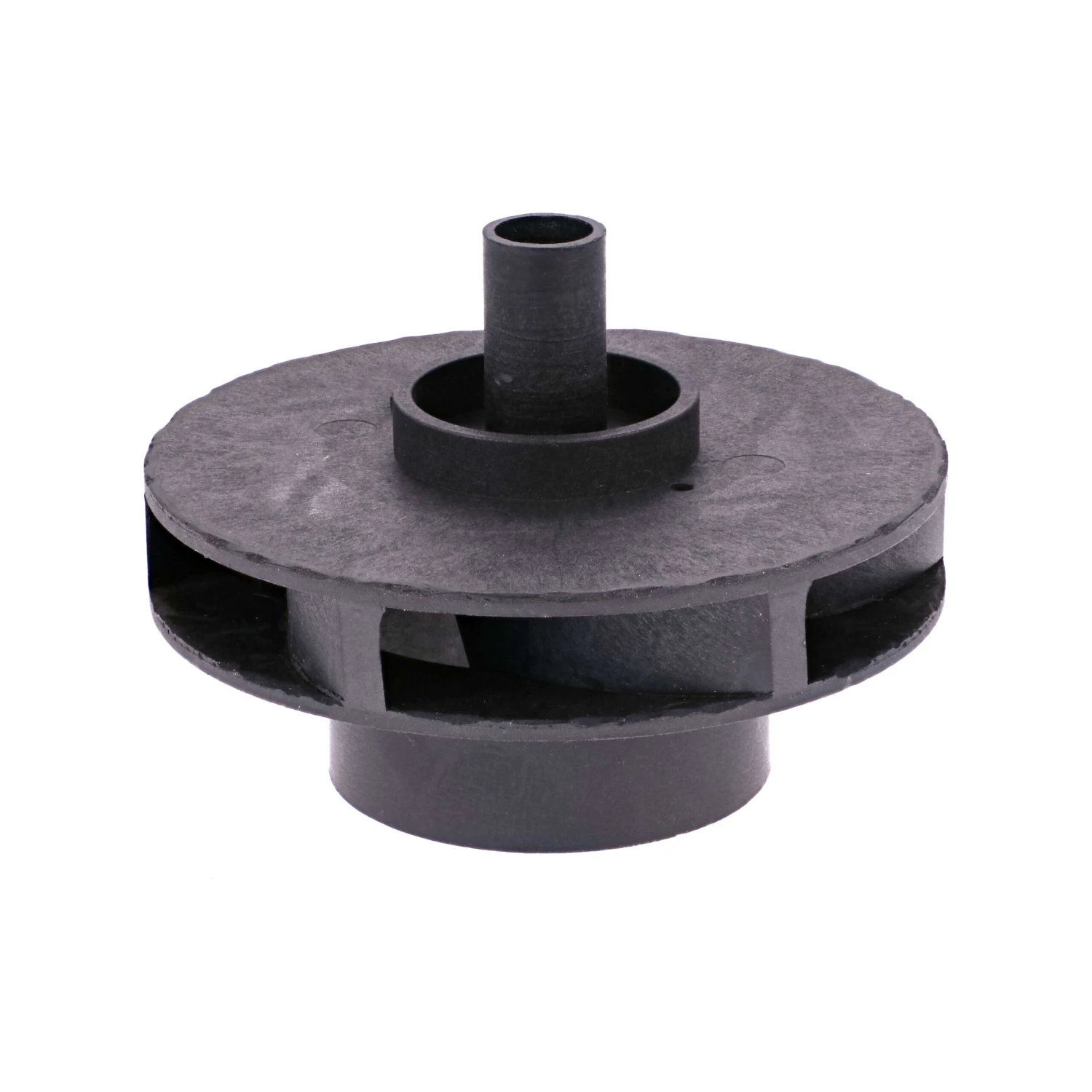

Turbine Pour Pompe De Massage HSP1500

Cette turbine est compatible avec la pompe HSP1500.

Si vous souhaitez remplacer votre turbine ou « impeller », vous devez la positionner ainsi. Elle est l’élément central du corps de pompe HSP1500. (voir photo ci-dessous)

Vous pouvez retrouver la turbine à l’emplacement numéro 3 sur l’image.

Pour plus d’information, elle est entourée des éléments suivants qui ne sont pas inclus avec cet article :

1. Partie avant du corps de pompe
2. Joint de flasque
3. Turbine hsp1500
4. Partie 1 de la garniture mécanique
5. Partie 2 de la garniture mécanique
6. Partie arrière du corps de pompe

L’ensemble de ces éléments forme le corps de pompe avec bien sûr, ses 8 vis de fixation.


Les dimensions de la turine HSP1500 sont les suivantes :

• Longueur totale : 78mm
• Diamètre extérieur de la turbine : 105mm
• Diamètre extérieur de l’ouverture : 59mm
• Diamètre intérieur du logement garniture mécanique : 35mm
• Distance entre les 2 pales : 13.50mm

Cette turbine est compatible avec les corps de pompe HSP1500
